תעלת רשת לחשמל – המדריך המלא לבחירה, מחירים והתקנה

תעלת רשת לחשמל היא הפתרון המומלץ להעברת כבלי חשמל, תקשורת ובקרה בכל מקום שבו דרושים אוורור, גישה נוחה וגמישות להרחבה. בניגוד לתעלות סגורות, הרשת הפתוחה מפזרת חום, חוסכת זמן תחזוקה ומקלה על הוספת כבלים ללא פירוק. אנחנו מייצרים תעלות רשת מגולוונות ומנירוסטה 304/316 בכל מידה, עם אספקה מהירה לכל הארץ.

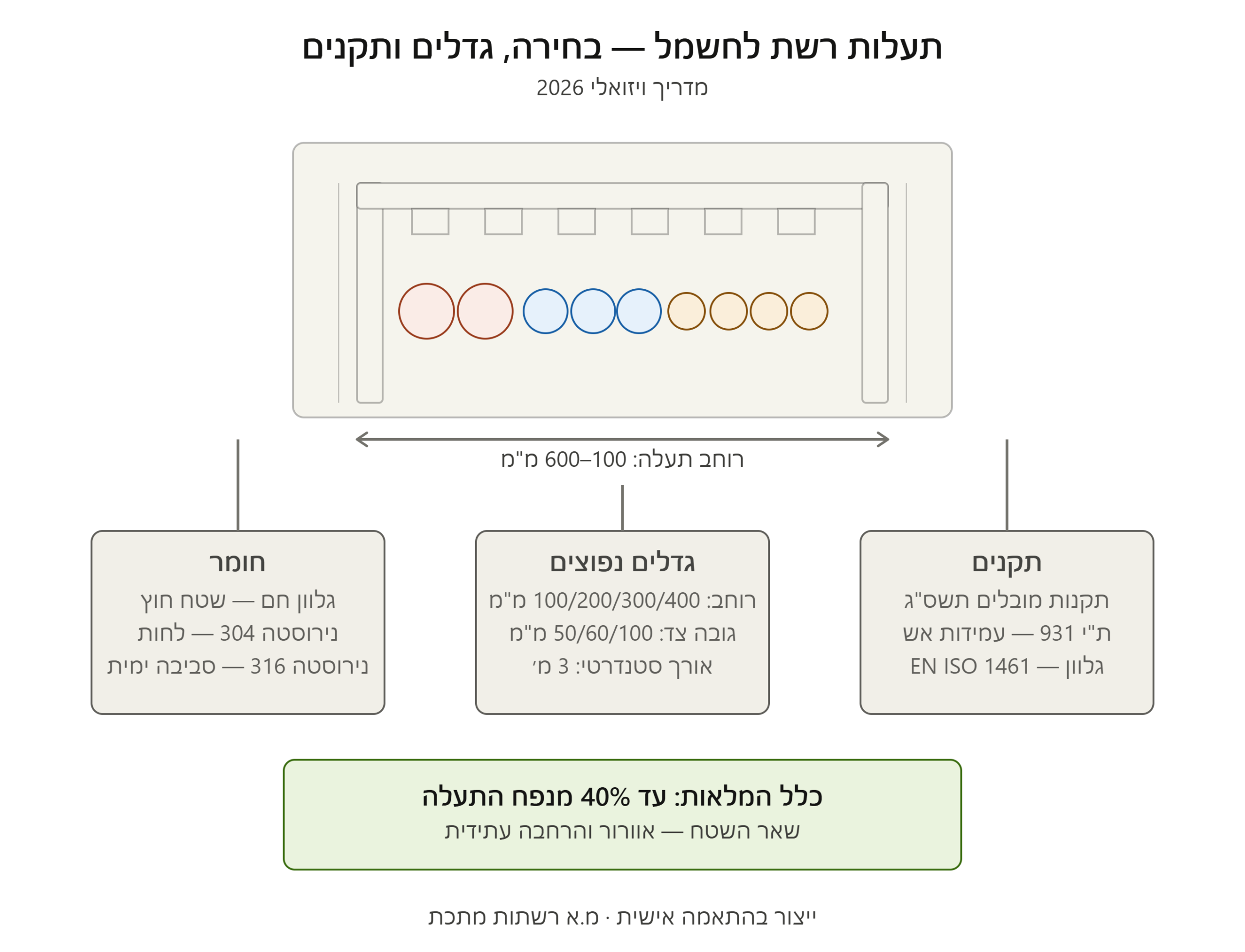

1. מה זו תעלת רשת ומתי בוחרים בה?

הגדרה טכנית

תעלת רשת לחשמל (Wire Mesh Cable Tray) היא מערכת ניהול כבלים המבוססת על רשת תיל מתכתית, לרוב מגולוונת או מנירוסטה, המורכבת מצירוף של חוטים רוחביים ואורכיים המרותמים בנקודות מפגש. המבנה הפתוח מאפשר:

וונטילציה מיטבית של הכבלים — קריטי למניעת הצטברות חום.
נראות מלאה של הכבלים — מקלה על תחזוקה ואיתור תקלות.
גמישות התקנה — ניתן לחתוך, לכופף ולעצב במקום.
משקל נמוך בהשוואה לתעלות פח מלאות או סולמות כבלים כבדים.

לפי תקן IEC 61537 (המהדורה האחרונה מ-2023), תעלות רשת מוגדרות כסוג של "Cable Tray System" המיועד לתמיכה ולקיבולת כבלים וציוד חשמלי אחר. התקן קובע דרישות מכניות, חשמליות, תרמיות ועמידות בפני קורוזיה.

מתי בוחרים תעלת רשת מול פח או PVC?

Table

פרמטר	תעלת רשת	תעלת פח מלא	תעלת PVC
וונטילציה	מעולה (פתחים גדולים)	בינונית (מחוררת) או ללא	נמוכה
משקל	קל	כבד	בינוני
עמידות בקורוזיה	תלויה בציפוי	תלויה בציפוי	מעולה
עומס כבד	בינוני	גבוה	נמוך
גמישות שטח	גבוהה	נמוכה	בינונית
עלות	בינונית	גבוהה	נמוכה
אלומיניום/EMI	ניתן להשתמש כמסילת השקעה	כן	לא

המלצה מקצועית: בחרו בתעלת רשת כשהעומסים בינוניים, כשיש צורך בוונטילציה טובה, וכשההתקנה דורשת גמישות (קומות טכניות, מרכזי נתונים, מפעלים). בחרו בפח מלא כשמדובר בכבלים כבדים מאוד או כשדרושה הגנה מכנית מוגברת. PVC מתאים לסביבות כימיות אגרסיביות אך ללא עומסים מכניים גבוהים.

2. גדלים נפוצים: טבלת 100–600 מ"מ

רוחב תעלת הרשת

רוחב תעלת הרשת הוא הפרמטר הקריטי ביותר לבחירה. הוא קובע כמה כבלים ניתן להכניס, ומשפיע ישירות על עומס הבטיחות (SWL — Safe Working Load). להלן הגדלים הסטנדרטיים בשוק:

Table

רוחב (מ"מ)	שימושים נפוצים	הערכת עומס בטיחות*
50	כבלי תקשורת בודדים, חיישנים	10–15 N/m
100	כבלי רשת, כבלי בקרה	15–25 N/m
150	כבלי חשמל קטנים, צבירת כבלים	25–35 N/m
200	כבלי חשמל בינוניים, תקשורת	35–50 N/m
300	כבלי מתח בינוני, צבירה נרחבת	50–80 N/m
400	כבלי מתח גבוה, כבלי ראשיים	80–120 N/m
500	צבירות כבלים גדולות, תעשייה	120–160 N/m
600	כבלי מתח גבוה, מערכות ראשיות	160–200 N/m

* הערכות עומס מבוססות על מרחק תמיכה של 1.5 מטר, תיל בקוטר 1.5 מ"מ, מגולוון. לפי IEC 61537, היצרן חייב להצהיר על SWL ב-N/m לכל רוחב ומרחק תמיכה.

גובה (גובה צלעות)

Table

גובה (מ"מ)	שימוש
25–50	כבלי תקשורת דקיקים, מקומות צפופים
60–75	כבלי חשמל ותקשורת סטנדרטיים
100	כבלי מתח בינוני, צורך בהגנה צדדית
150	כבלי מתח גבוה, צבירות עבות

רשת וקוטר תיל

גודל רשת סטנדרטי: 50 × 100 מ"מ (2" × 4") — הנפוץ ביותר בתעשייה.
קוטר תיל: 1.0 מ"מ (קל), 1.2 מ"מ (בינוני), 1.5 מ"מ (כבד), 2.0 מ"מ (כבד מאוד).
כלל אצבע: ככל שהתיל עבה יותר — כך העומס הבטיחות גבוה יותר, אבל המשקל והמחיר עולים.

3. מגולוון מול נירוסטה 304/316: הבחירה הנכונה

פלדה מגולוונת (Pre-Galvanized / Hot-Dip Galvanized)

האפשרות הנפוצה והכלכלית ביותר. לפי IEC 61537, מגולוונים מסווגים לפי עובי שכבת הזינק:

Table

דרגת קורוזיה (IEC 61537)	סוג ציפוי	עובי זינק מינימלי	בדיקת מלח (ISO 9227)
Class 3	Pre-galvanized Grade 275	~20 מיקרון	96 שעות
Class 4	Pre-galvanized Grade 350	~25 מיקרון	155 שעות
Class 5	Hot-dip galvanized	45 מיקרון ממוצע	195 שעות
Class 6	Hot-dip galvanized	55 מיקרון ממוצע	450 שעות
Class 7	Hot-dip galvanized	70 מיקרון ממוצע	550 שעות
Class 8	Hot-dip galvanized	85 מיקרון ממוצע	700 שעות

מתי מספיק מגולוון? סביבות פנים יבשות, מפעלים רגילים, מבני משרדים. Class 5–6 מספיקים לרוב היישומים הפנימיים בישראל.

נירוסטה 304 (AISI 304 / EN 1.4301)

רכיבים: 18% כרום, 8% ניקל.
יתרונות: עמידות מעולה בקורוזיה כללית, מראה אסתטי, אין צורך בציפוי נוסף.
סיווג IEC 61537: Class 9A (ללא טיפול נוסף) או 9C (עם טיפול לאחר עיבוד).
מתי לבחור: מטבחים תעשייתיים, מרכזי רפואה, מפעלי מזון, מקומות עם לחות גבוהה.

נירוסטה 316 (AISI 316 / EN 1.4404) — הדרגה הימית

רכיבים: 16% כרום, 10% ניקל, 2% מוליבדן.
היתרון של המוליבדן: מעניק עמידות משופרת בפני קורוזיה בחורים (crevice corrosion) ובפני קורוזיה נקודתית (pitting corrosion) — קריטי בסביבות ימיות, כימיות וכלור.
סיווג IEC 61537: Class 9B (ללא טיפול) או 9D (עם טיפול לאחר עיבוד).
מתי לבחור: מתקנים ימיים, בריכות שחייה, מפעלי כימיה, תחנות טיפול שפכים, אזורי חוף.

טיפ מקצועי: נירוסטה 316 יקרה יותר ב-30–50% מ-304, אבל בסביבה ימית היא לא "יוקרה" — היא הכרח. שימוש ב-304 בסביבה ימית יוביל לקורוזיה תוך שנים ספורות.

4. תקן IEC 61537 ועומסים: מה חשוב לדעת

על התקן

IEC 61537:2023 (המהדורה השלישית, מחליפה את 2006) הוא התקן הבינלאומי המכסה מערכות תעלות כבלים וסולמות כבלים. התקן קובע:

דרישות מכניות (עמידות, עומסים, התפשטות תרמית).
דרישות חשמליות (רציפות חשמלית, השקעה).
עמידות בפני אש ובפני קורוזיה.
סיווגי טמפרטורה (מינימום ומקסימום).
דרישות סימון ותיעוד.

עומס בטיחות (SWL — Safe Working Load)

זהו הפרמטר הקריטי ביותר ליועץ/קבלן. לפי התקן:

היצרן חייב להצהיר על SWL ב-N/m (ניוטון למטר) לכל סוג תעלה, רוחב ומרחק תמיכה.
העומס נבדק על פני מרחק תמיכה מוגדר (span), בדרך כלל בקפיצות של 0.5 מטר.
העיקרון: המהלך המרבי (deflection) ב-SWL לא יעלה על 1/100 ממרחק התמיכה. למשל, במרחק של 1.5 מטר — המהלך המרבי הוא 15 מ"מ.

בדיקת עומס: תהליך מבוסס תקן

תנאי מינימום: הבדיקה מתבצעת בטמפרטורה המינימלית שהוכרזה (לרוב -5°C עד -20°C).
תנאי מקסימום: הבדיקה מתבצעת בטמפרטורה המקסימלית (לרוב +60°C).
טעינה: עומס אחיד (UDL) מופעל דרך לוחות הפצה מוגדרים (120×40 מ"מ).
קריטריון עמידה: לאחר טעינה ל-1.7 מ-SWL — הדגימה לא תקרוס.
מקדם טמפרטורה (TDF): מחושב כיחס בין העומס בטמפרטורה קיצונית לעומס בטמפרטורת סביבה.

סיווג קורוזיה לפי IEC 61537

התקן מחייב את היצרן לפרט את סיווג העמידות בקורוזיה. כשאתם רוכשים תעלות רשת — תבדקו שהמוצר מסומן ותועד לפי הדרגות המפורטות לעיל.

5. מתי צריך ייצור בהתאמה (Custom Manufacturing)?

המגבלה של "מדף"

רוב היצרנים והיבואנים מציעים מגוון מוגבל של גדלים (לרוב 100, 150, 200, 300, 400, 500, 600 מ"מ). זה מספיק ל-80% מהפרויקטים. אבל ישנם מצבים שבהם גדלים סטנדרטיים פשוט לא מתאימים:

מצבים שבהם ייצור בהתאמה הוא הכרח

Table

מצב	פתרון בהתאמה
רוחב לא סטנדרטי (למשל 220 מ"מ או 450 מ"מ)	ייצור ברוחב מדויק
גובה צלעות מיוחד (למשל 180 מ"מ)	ייצור בגובה מותאם
רשת צפופה או נדירה (למשל 25×50 מ"מ לכבלי רשת דקים)	שינוי מרווחי רשת
קוטר תיל כבד (3.0 מ"מ לעומסים קיצוניים)	חיזוק מבנה
נירוסטה 316 ימית	בחירת סגסוגת + טיפול פסיבציה
צבע/ציפוי מיוחד (למשל ציפוי אפוקסי ימי)	שכבת הגנה נוספת
אביזרים מותאמים (מעברים, מדרגות, פיצולים)	ייצור אביזרים בהתאמה

היתרונות של ייצור בהתאמה

ניצול מקסימלי של שטח — אין בזבוז מקום על גדלים "קרובים" שלא מתאימים.
עומסים מותאמים — ניתן לחזק את התעלה בדיוק בנקודות הקריטיות.
חיסכון בהתקנה — פחות חיתוך ועיבוד בשטח, פחות פסולת.
אחידות אסתטית — במתקנים פתוחים למבקרים, תעלה מותאמת נראית מקצועית יותר.
עמידות מוגברת — ניתן לבחור את החומר המדויק לסביבה.

6. שאלות ותשובות (FAQ)

מה ההבדל בין תעלת רשת לסולם כבלים?

תעלת רשת (Wire Mesh / Basket Tray) מורכבת מרשת תיל רצוף המספקת תמיכה רציפה לכבלים. סולם כבלים (Cable Ladder) מורכב משני מסילות צדדיות מחוברות בסולמות (rung) במרווחים גדולים יותר. תעלות רשת מתאימות לכבלי תקשורת וחשמל בינוניים; סולמות כבלים מתאימים לכבלי מתח גבוה ועומסים כבדים מאוד.

איך מחשבים את הרוחב הנדרש של תעלת רשת?

לפי תקנים מקובלים (NEC, IEC 60364), סך שטח החתך של הכבלים לא יעלה על 50% משטח החתך של התעלה. לכבלי מתח נמוך/תקשורת — ניתן לאפשר עד 60%. לחישוב מדויק: סכמו את קוטרי כל הכבלים, חשבו את שטח החתך הכולל, והכפילו ב-2 (לפחות) כדי לקבל את שטח התעלה המינימלי הנדרש.

האם ניתן להשתמש בתעלת רשת כמוליך השקעה (Protective Earth)?

לפי IEC 61537:2023, נושא השימוש בתעלה כמוליך השקעה נבחן בנספחים. תעלות ממתכת עם רציפות חשמלית מוכחת (עמידות <50 mΩ במחבר, <5 mΩ למטר) יכולות לשמש כמוליך השקעה תומך, אך לא כתחליף למוליך השקעה הראשי. יש לבצע חיבורי השקעה ייעודיים בכל נקודות החיבור.

מהו מרחק התמיכה המקסימלי לתעלת רשת?

מרחק התמיכה תלוי ברוחב, בגובה ובקוטר התיל. כלל אצבע: לרוחב 100–200 מ"מ — עד 1.5 מטר; לרוחב 300–400 מ"מ — עד 2.0 מטר; לרוחב 500–600 מ"מ — עד 2.5 מטר. תמיד בדקו את SWL שהיצרן הצהיר למרחק התמיכה הספציפי שלכם.

האם נירוסטה 316 שווה את המחיר היקר יותר?

בסביבות ימיות, כימיות או עם נוכחות כלור — כן, בהחלט. נירוסטה 316 מכילה מוליבדן המעניק עמידות בפני קורוזיה בחורים ובפני קורוזיה נקודתית. נירוסטה 304 תחליד בסביבה כזו תוך 2–5 שנים. השקעה ב-316 חוסכת תחזוקה ותחלופה בעשרות שנים הקרובות.

מה ההבדל בין Pre-Galvanized ל-Hot-Dip Galvanized?

Pre-Galvanized — הפלדה מצופה בזינק בקו הייצור (לרוב שכבה דקה יותר, 20–25 מיקרון). מתאים לסביבות פנים.
Hot-Dip Galvanized — התעלה מוכנסת לאמבטיה של זינק מומס (שכבה עבה יותר, 45–85 מיקרון). מתאים לסביבות חיצוניות ותעשייתיות.
לפי IEC 61537, Hot-Dip Galvanized מסווג Class 5–8, בעוד Pre-Galvanized מסווג Class 3–4.

האם ניתן לחתוך תעלת רשת בשטח?

כן — זהו אחד היתרונות הגדולים של תעלות רשת. ניתן לחתוך בצבת פחים או במסור. חשוב: אם מדובר במגולוון — יש לטפל בקצוות החתוכים (צבע אבץ או ציפוי מגן) למניעת קורוזיה. בנירוסטה — יש ללטש את הקצוות למניעת פציעות.

מהי תקופת האחריות המקובלת על תעלות רשת?

תעלות מגולוונות סטנדרטיות — 5–10 שנים. תעלות נירוסטה — 15–25 שנים. אך האחריות תלויה בסביבה, בהתקנה נכונה ובתחזוקה. בפרויקטים ימיים — דרשו אישור עמידות בבדיקת מרפסת מלח (salt spray test) לפי ISO 9227.

האם כל תעלת רשת עומדת בתקן IEC 61537?

לא בהכרח. רק תעלות שעברו בדיקות מכניות, חשמליות וקורוזיה לפי התקן ונושאות סימון מתאים עומדות בדרישות. כשאתם רוכשים — בקשו תעודת בדיקה (Test Report) או הצהרת תאימות (DoC). אלו תעלות "זולות" בשוק שלא עומדות בתקן ועלולות לקרוס תחת עומס.

מתי מומלץ לבחור בייצור בהתאמה ולא במוצר מדף?

כשהרוחב או הגובה לא נמצאים בקטלוג הסטנדרטי.
כשהעומסים חורגים מה-SWL המוכרז של המוצרים המוכנים.
כשהסביבה דורשת חומר מיוחד (316 ימית, סגסוגת אלומיניום).
כשיש דרישה לאסתטיקה או למידות מדויקות לפרויקט יוקרתי.
כשצריך אביזרים מורכבים (מעברים תלת-ממדיים, פיצולים מיוחדים).

7. סיכום והמלצות מקצועיות

רשימת בדיקה לפני רכישה

[ ] האם היצרן מצהיר על SWL ב-N/m לרוחב ולמרחק התמיכה שלי?
[ ] האם יש סימון תקן IEC 61537 על המוצר?
[ ] האם קיבלתי תעודת בדיקת קורוזיה (salt spray) לציפוי המבוקש?
[ ] האם הטמפרטורה המינימלית והמקסימלית מכסות את תנאי הפרויקט?
[ ] האם קיימים אביזרים תואמים (מחברים, תומכים, מכסים)?
[ ] האם היצרן מספק שרטוטי התקנה וטורקים למחברים?

בחירת חומר לפי סביבה

Table

סביבה	חומר מומלץ	סיווג IEC 61537
משרדים / מסחר פנים	Pre-Galvanized Grade 275	Class 3
מפעלים / תעשייה פנים	Hot-Dip Galvanized 45μm	Class 5
חוץ / לחות בינונית	Hot-Dip Galvanized 70μm	Class 7
מזון / רפואה / נירוסטה נדרשת	נירוסטה 304	Class 9A
ימי / כימי / כלור	נירוסטה 316	Class 9B
קיצוני / אופשור	נירוסטה 316 + טיפול	Class 9D

צריכים תעלות רשת במידה מיוחדת או בנירוסטה 316?
שוק המדף מציע פתרונות לרוב הצרכים — אבל כשהפרויקט שלכם דורש יותר מסטנדרט, אנחנו כאן. אנחנו מייצרים תעלות רשת בהתאמה מלאה: רוחבים לא סטנדרטיים, נירוסטה 316 ימית, חיזוקים מיוחדים ואביזרים מורכבים.
