תעלות רשת לחשמל או לכבלים

מ.א רשתות מייצרת תעלות רשת לחשמל ולכבלים — מגולוונות בגלוון חם ומנירוסטה 304, ומנירוסטה 316 בהזמנה מראש — במפעל שלנו באזור התעשייה מישור אדומים, עם אספקה לכל הארץ. מינימום הזמנה: 500 מטר.

מהן תעלות רשת לחשמל? (ולמה הן שונות מכל תעלה אחרת)

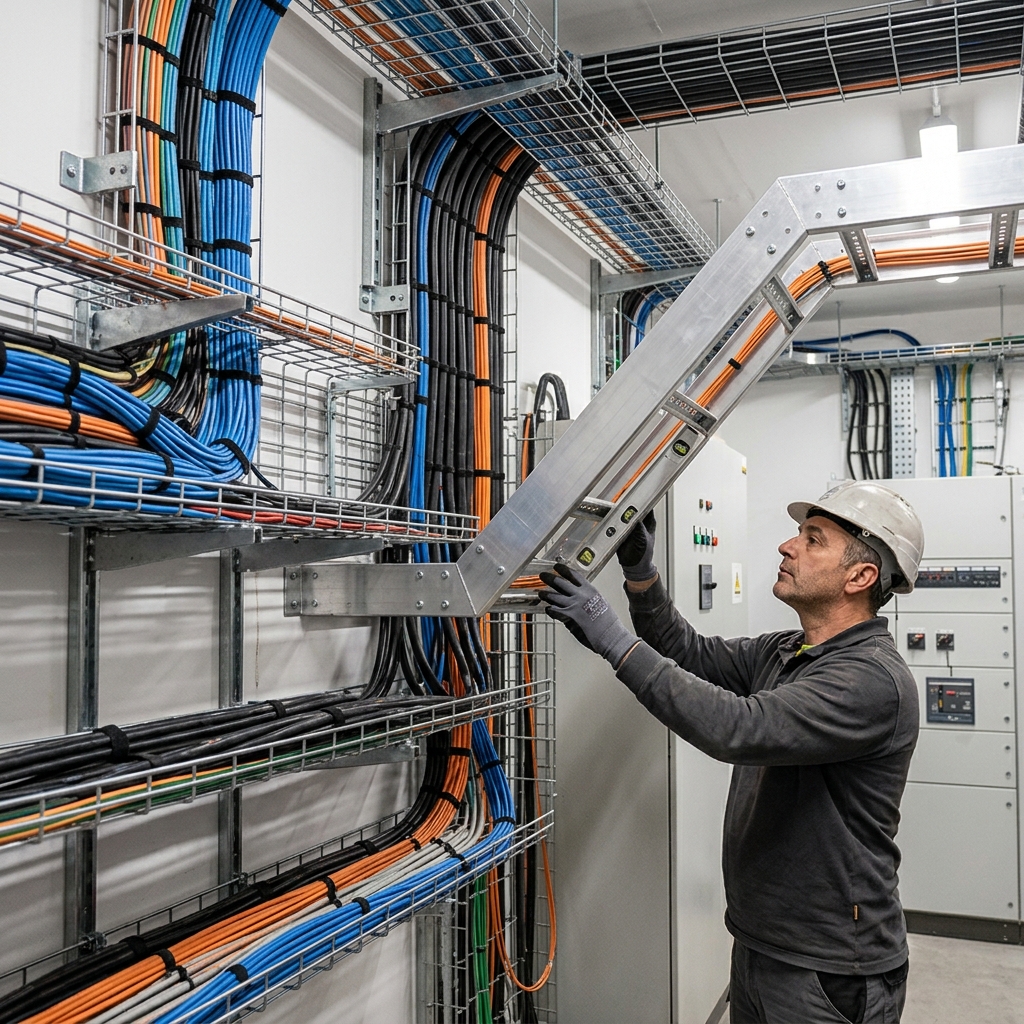

תעלות רשת לחשמל הן מערכות מתכת מודולריות, פתוחות, המיועדות להעברת כבלי חשמל, תקשורת ובקרה. המבנה הפתוח – משבצות רשת במקום דפנות סגורות – הוא לא פגם. זה היתרון.
בניגוד לתעלות סגורות (תעלות פח ותעלות פלסטיק), תעלות הרשת מאפשרות:
  • אוורור טבעי – האוויר זורם סביב הכבלים, מפזר חום.
  • גישה מיידית – רואים את הכבלים, מגיעים אליהם בלי לפרק כלום.
  • גמישות – מוסיפים כבל? פשוט שמים אותו בתעלה. אין צורך לפתוח מכסים.
  • משקל נמוך – קלות יותר מהתעלות הסגורות, פחות עומס על המבנה.
הן נראות פחות "נקיות" מסגורות, אבל הן עושות עבודה טובה יותר במקומות שבהם הכבלים עובדים קשה.

מתי תעלות רשת הן הבחירה היחידה הנכונה? (5 מצבים)

1. כשיש הרבה כבלים צפופים

20 כבלים בתעלה סגורה של 100 מ"מ = חום מצטבר. אותם 20 כבלים בתעלת רשת = חום שמתפזר. זה ההבדל בין מערכת שעובדת לכזו שקורסת.

2. כשצריך גישה תכופה

חדר שרתים שבו מחליפים כבלים כל שבוע. מפעל שבו מוסיפים מכונות כל חודש. תעלה סגורה אומרת: פתח מכסה, הוצא כבל, סגור. תעלת רשת אומרת: שים כבל. זהו.

3. כשהתקנה צריכה להיות מהירה

תעלות רשת מגיעות במקטעים מודולריים שמתחברים בקליפסים. אין צורך בחיתוכים מורכבים, בקיבועים מסובכים, או בחיבורים מיוחדים. מתקינים פי שניים מהר מתעלות סגורות.

4. כשצריך לראות מה קורה

תקלה בכבל? בתעלה סגורה צריך לפתוח, לבדוק, לסגור. בתעלת רשת רואים את הכבל, רואים את הבעיה, מתקנים. איתור תקלות מהיר יותר פי 3.

5. כשהעומס משתנה

היום 10 כבלים, מחר 30. תעלה סגורה מוגבלת בנפח. תעלת רשת מתרחבת – פשוט שמים יותר כבלים. אין צורך להחליף תעלה.

סוגי תעלות רשת – לא כולן מתאימות לכל מקום

תעלות רשת מגולוונות – הפתרון הכלכלי לרוב הפרויקטים

מה זה: תעלה מרותכת מחוטי פלדה מגולוונים, עם דפנות רשת ותחתית רשת (או תחתית מלאה).
לאן זה הולך: מפעלים, מחסנים, חניונים, מבני מסחר, תשתיות חוץ, מבנים שאינם לחים במיוחד.
יתרון: חוזק גבוה, עמידות 15-25 שנה בתנאים רגילים.
חיסרון: בסביבה ימית או לחות קיצונית – הגלוון יתקלף תוך 10-15 שנה.
טיפ מקצועי: לבקש תמיד גלוון חם (Hot Dip), לא אלקטרוליטי. ההבדל הוא 15 שנה של עמידות.

תעלות רשת מנירוסטה 304 – הכוכבת של התעשייה

מה זה: תעלה מרותכת מחוטי נירוסטה 304, עם עמידות גבוהה לחלודה וקורוזיה.
לאן זה הולך: מפעלי מזון, מעבדות, חדרים נקיים, מבנים ציבוריים, מרכזי נתונים, מקומות שבהם נראות חשובה.
יתרון: לא מחלידה, נראית מקצועית, קלה לניקוי, עמידה 20-30 שנה.
טיפ מקצועי: 304 מספיקה ל-90% מהפרויקטים. אל תשלמו יותר על 316 אם אין חשיפה ישירה למלח או כלור.

תעלות רשת מנירוסטה 316 – כשהסביבה מנסה להרוס הכל

מה זה: תעלה מנירוסטה 316, עם מוליבדן נוסף שמגן על מלח וכלור.
לאן זה הולך: סביבה ימית, מתקני התפלה, מפעלים כימיים, בריכות שחייה, מקומות עם חשיפה לחומצות.
יתרון: עמידה בלתי רגילה. 30-50 שנה גם ליד הים.
טיפ מקצועי: אם אתם במרחק של פחות מ-500 מטר מהים – זה לא שאלה. 316 או תחליפו תוך 5 שנים.

תעלות רשת עם תחתית מלאה – כשהכבלים צריכים הגנה נוספת

מה זה: תעלת רשת עם דפנות רשת, אבל תחתית מלאה (לא רשת).
לאן זה הולך: מקומות שבהם הכבלים לא צריכים לנוח על משטחים לא אחידים, או שבהם יש סיכון לנזק מלמטה.
יתרון: הגנה על הכבלים מלמטה, אבל עדיין אוורור וגישה מצדדים.
חיסרון: פחות אוורור מתעלה פתוחה לגמרי.
טיפ מקצועי: מתאים למקומות שבהם התעלה מונחת על משטחים גסים או חשופים.

פרמטרים קריטיים בבחירת תעלת רשת – מה שקובע אם זה עובד

רוחב התעלה – כמה כבלים נכנסים?

Table



רוחבכבלים טיפוסייםמתאים ל
50 מ"מ5-10 כבלי רשת דקיםתקשורת קטנה, בקרה
100 מ"מ15-25 כבליםמערכת חשמל רגילה
150 מ"מ30-50 כבליםמפעל, חדר שרתים בינוני
200 מ"מ50-80 כבליםמרכז נתונים, תעשייה כבדה
300+ מ"מ100+ כבליםפרויקטים גדולים, תשתיות ראשיות
טיפ מקצועי: תמיד תכננו 30% רווח. אם נכנסים 20 כבלים – בחרו תעלה ל-30. מחר תצטרכו להוסיף עוד.

גובה התעלה – כמה שכבות של כבלים?

Table



גובהשכבות כבליםמתאים ל
50 מ"משכבה אחתכבלים דקים, תקשורת
100 מ"מ2-3 שכבותרוב הפרויקטים
150 מ"מ4-5 שכבותמערכות מורכבות
טיפ מקצועי: אל תערימו יותר מ-5 שכבות. החום עולה, הגישה נהיית קשה, והסדר הולך לאיבוד.

עובי החוט – כמה החוזק שאתם צריכים?

Table



עובי חוטעומס מקסימלימתאים ל
2 מ"מ15 ק"ג למטרכבלים קלים, תקשורת
3 מ"מ35 ק"ג למטררוב הפרויקטים
4 מ"מ60 ק"ג למטרכבלים כבדים, תעשייה
5 מ"מ90+ ק"ג למטרפרויקטים כבדים במיוחד
טיפ מקצועי: הכבלים עצמם שוקלים. כבל חשמל עבה של 25 מ"מ שוקל 1.5 ק"ג למטר. 20 כבלים כאלה = 30 ק"ג למטר. בחרו עובי שמחזיק פי 2 מהעומס, לבטיחות.

גודל המשבצות – האיזון בין אוורור לחוזק

Table



משבצותאוורורחוזקמתאים ל
10×10 מ"ממעולהגבוהכבלים דקים, הגנה
25×25 מ"מטובגבוהרוב הפרויקטים
50×50 מ"ממצויןבינוניכבלים עבים, אוורור מקסימלי
75×75 מ"ממקסימלינמוךתקשורת בלבד, לא כבלים כבדים
טיפ מקצועי: 25×25 מ"מ הוא ה"סוויט ספוט" – מספיק אוורור, מספיק חוזק, מתאים לרוב הכבלים.

איפה משתמשים בתעלות רשת? (הפרויקטים האמיתיים)

חדרי שרתים ומרכזי נתונים – שם האוורור הוא הכל

כבלי רשת, כבלי חשמל, כבלי SAN, כבלי NAS – הכל רץ ביחד. תעלות סגורות הופכות את החדר לתנור. תעלות רשת שומרות על טמפרטורה יציבה. בנוסף, כל שינוי תשתית – הוספת שרת, החלפת כבל – נעשה בלי לפתוח כלום.

מפעלי תעשייה – שם הסדר הוא בטיחות

מפעל עם עשרות מכונות, כבלי חשמל עבים, כבלי בקרה, כבלי תקשורת. בלי תעלות רשת – הכבלים על הרצפה, מתחת למכונות, בין הרגליים. סיכון בטיחותי. תעלות רשת מרימות הכל למעלה, מסודרים, בטוחים, נגישים.

מפעלי מזון – שם ההיגיינה היא חוק

נירוסטה 304, קלות לניקוי, לא סופגת לכלוך, לא מתקלפת. תעלות רשת נירוסטה עומדות בתקני מזון ובטיחות מחמירים. וכשצריך לנקות – מברשת ומים, בלי לפרק כלום.

מבני ציבור – שם הנראות חשובה

בתי חולים, קניונים, מוסדות חינוך. תעלות רשת נירוסטה נראות מקצועיות, נקיות, מודרניות. הן לא "מסתירות" את התשתיות – הן מציגות אותן בצורה מסודרת.

פרויקטים אדריכליים – שם העיצוב מדבר

תעלות רשת נירוסטה עם גימור מבריק, מותקנות בצורה מודולרית, יכולות להיות חלק מהעיצוב. במקום להסתיר תשתיות – מציגים אותן כאלמנט תעשייתי-מודרני.

תקנים – למה זה חשוב ומה לבדוק

תעלות רשת לחשמל חייבות לעמוד בתקנים בינלאומיים:
  • IEC 61537 – תקן בינלאומי לתעלות כבלים.
  • Nema VE 1 – תקן אמריקאי לתעלות רשת.
  • תקן 4466/4 – תקן ישראלי לחוטים מגולוונים.
מה זה אומר בפועל?
  • חוזק מבני – התעלה מחזיקה את העומס המצוין בלי להתעוות.
  • בטיחות חשמלית – הרשת מבודדת מספיק, לא מוליכה בצורה מסוכנת.
  • עמידות בקורוזיה – הגלוון או הנירוסטה עומדים בתנאי הסביבה.
  • גימור איכותי – אין שאריות חיתוך חדות, אין קצוות שמסכנים כבלים.
טיפ מקצועי: תמיד בקשו תעודת עמידה בתקן. לא כל תעלה שנראית כמו רשת היא באמת עומדת בתקן.

טעויות שקורות בהתקנת תעלות רשת (ואיך למנוע אותן)

טעות 1: "תעלה צרה מספיקה, נדחוס"

דחיסת יותר מדי כבלים בתעלה צרה מעלה את הטמפרטורה ופוגעת בבידוד. תמיד 30% רווח.

טעות 2: "קיבוע רחוק מדי"

קיבוע כל 3 מטרים במקום 1.5 = תעלה שמתנדנדת, רעידות, ולבסוף – נפילה.

טעות 3: "חומרים לא תואמים"

קליפס מגולוון על תעלה נירוסטה = חלודה בנקודת החיבור תוך שנתיים. תמיד אותו חומר.

טעות 4: "אין מגיני פניה"

כבלים שפונים ב-90 מעלות בלי מגן = שפשוף, פגיעה בבידוד, קצר. תמיד מגיני פניה.

טעות 5: "תעלה פתוחה לגמרי בכל מקום"

ליד מכונות עם חלקים נעים? פתיחה מלאה = סיכון. שימו מכסים או הגבילו גישה.

טעות 6: "לא מתכננים הרחבה"

היום 10 כבלים, מחר 30. תכננו תעלה גדולה יותר, או השאירו מקום להוספת תעלה נוספת.

סיכום – תעלת רשת היא לא הוצאה, היא השקעה בתשתיות

בסוף היום, כל מערכת חשמל או תקשורת היא רק כמו התשתית שמחזיקה אותה. תעלות רשת איכותיות נותנות:
  • אוורור שמונע קריסה מחום.
  • גישה שמקצרת תחזוקה.
  • גמישות שמאפשרת שינויים.
  • בטיחות שמונעת תקלות.
  • סדר שמקל על ניהול.
בחרו נכון: מגולוונת לרוב הפרויקטים, נירוסטה 304 לתעשייה ומזון, נירוסטה 316 לים וכימיה. תכננו רווח, תקעו נכון, תאימו חומרים.
הכבלים שלכם יודו לכם. והטכנאי שיתקן אותם בעוד 5 שנים – יודה לכם עוד יותר.

שאלות ותשובות

תעלות רשת הן מערכות מתכת פתוחות להעברת כבלים. היתרונות: אוורור טבעי שמפזר חום, גישה נוחה לכבלים ללא פירוק, גמישות בהוספת כבלים, והתקנה מהירה יותר. מתאימות במיוחד לחדרי שרתים, מפעלים, ומקומות עם שינויים תכופים.

מגולוונות – פלדה עם ציפוי אבץ, עמידות 15-25 שנה. נירוסטה 304 – פלדת אל-חלד, לא מחלידה, עמידה 20-30 שנה, מתאימה לתעשייה ומזון. נירוסטה 316 – עם מוליבדן, עמידה 30-50 שנה, לסביבה ימית וכימית.

50 מ"מ ל-5-10 כבלים דקים. 100 מ"מ ל-15-25 כבלים. 150 מ"מ ל-30-50 כבלים. 200 מ"מ ל-50-80 כבלים. תמיד תכננו 30% רווח להרחבה עתידית.

גלוון חם איכותי מחזיק 15-25 שנה בתנאים רגילים. בסביבה ימית או לחות קיצונית – הגלוון עלול להתקלף תוך 10 שנים. שם מומלץ נירוסטה 316.

נירוסטה 304: 20-30 שנה. נירוסטה 316: 30-50 שנה, אפילו ליד הים. תחזוקה מינימלית – ניקוי פעם בשנה במים וסבון.

בהחלט. באמצעות תופסנים לתקרה, מחברים מתכווננים, ורצועות תלייה. הקיבוע צריך להיות כל 1.5 מטר לכל היותר.

כן, זה היתרון הגדול. פשוט שמים את הכבל בתעלה. אין צורך לפתוח מכסים או לפרק תעלות סגורות.

IEC 61537 (בינלאומי), Nema VE 1 (אמריקאי), ותקן 4466/4 (ישראלי). תקנים אלו מבטיחים חוזק מבני, בטיחות חשמלית, ועמידות בקורוזיה.

כן, זה אחד השימושים הנפוצים ביותר. האוורור הטבעי מפזר חום מהכבלים, והגישה הפתוחה מקלה על תחזוקה והרחבה.

תחתית רשת נותנת אוורור מקסימלי וגישה מלמטה. תחתית מלאה מגנה על הכבלים מלמטה, מתאימה למשטחים גסים או חשופים.

מגולוונות ניתנות לצביעה רגילה. נירוסטה ניתנת לצביעה אלקטרוסטטית בכל צבע RAL. מתאים לפרויקטים אדריכליים שבהם צבע חשוב.

כל 1.5 מטר לכל היותר. במקומות עם עומס כבד או רעידות – כל מטר. קיבוע רחוק מדי גורם לתעלה להתנדנד ולבסוף לנפול.

כן, נירוסטה 304 עומדת בתקני היגיינה מחמירים. קלות לניקוי, לא סופגות לכלוך, לא מתקלפות. מתאימות לחדרים נקיים ומפעלי מזון.
